本机之所以能够区别于一般常规加工幅面激光打标机，得益于日益发展的激光外光路系统和相关配件的成熟。

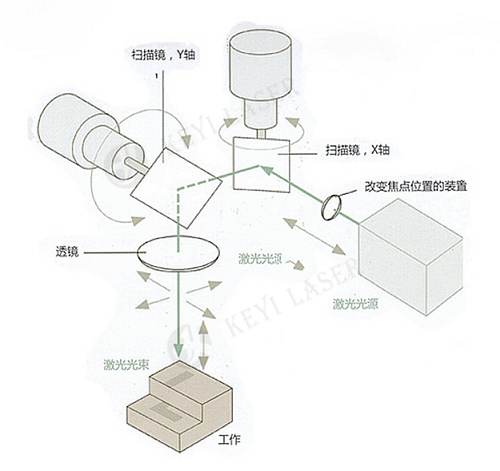

在典型的激光外光路系统中，通过两个可以旋转的镜片转折激光束，再用透镜对激光束进行聚焦。两个镜片额旋转轴彼此垂直，镜片可以将焦点导向工作区域内的任何一点，这样可以理解为用激光可以扫描到整个工作区域。当用反射镜控制激光束在工件上的位置时，可以控制激光束的移动。

本系统能够对激光束进行瞬时定位，主要依靠旋转体积小重量轻的镜片来实现的，而非整个光学系统或机构内横向组件。当镜片进行旋转时，激光束就能够在工件上进行一定范围的位移（旋转几度就有几厘米的位移）。但是这种弊端是在进行大范围的加工时，焦平面是弯曲的，面积越大，不同区域的焦点位置变化越大，其上的能量分布就会不均匀，造成加工效果的不一。

以上情况，大部分客户在打标100*100mm以及500*500mm的打标范围就会有比较明显的体验。说到底，是激光场镜的选择。当您需要加工稍大的扫描范围时，记得选择不同的聚焦场镜。

一般来说，透镜的直径和焦距决定了激光束的最大偏转角，进而决定了工作区域的范围。

目前标准激光打标机的扫描范围在200*200mm以下居多。当客户选用我们的大范围激光打标机时，可以做到最大1200*1200mm的扫描范围，提高了工效，又没有采用拼接打标时的效果无法对接的情况（一次成型），实在是较好的选择。

当然，进行大范围激光打标机的选型时，其他组件也是需要进行各方面的恰当选择的。毕竟，激光打标机是一个系统，还要考虑到工件形状、打标内容等。 比如，长焦距虽然可以得到大的打标范围，但是聚焦的能量密度就小了，标记效果就会浅一些，这个时候需要选择稍大一些的功率段；另外标记表面起伏或有弧度的表面状态时，就尽量少选用短焦距的镜头（短焦镜头焦深小）；如果需要较为精细的打标内容如非常细致的图文，单纯调整场镜大小来实现大的打标范围也是不可取的。（大范围有失真的标记现象，这个时候需要用到动态聚焦系统对整个外光路系统进行升级）

本方案中，仅阐述场镜改换下的金属件大范围打标机的情况。大范围打标，还有其他的一些工艺选择。比如动态聚焦下的拼接，选型得当的话，在精度和速度上都能得到较好的兼顾。具体欢迎咨询：027-65027399
